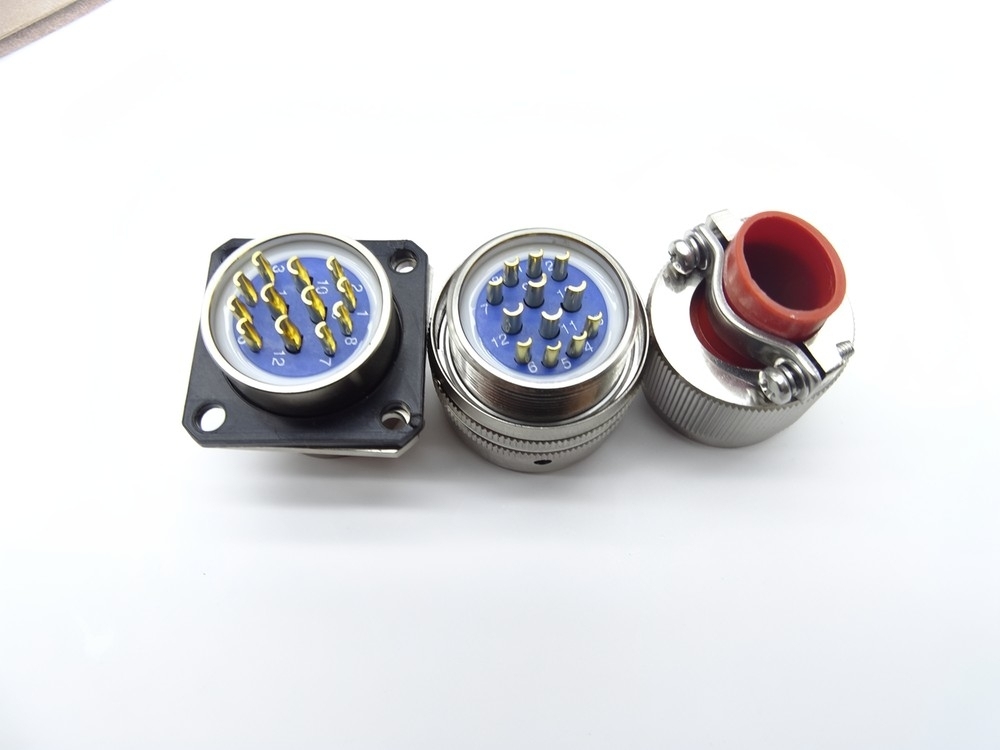

Круглый электрический разъем серии Y50X, Y50X-1412TK2 | Y50X-1412ZJ10

Введение

Круглые электрические разъемы серии Y50X представляют собой вершину инженерного совершенства, разработанные для критически важных применений, где целостность сигнала, долговечность и устойчивость к воздействию окружающей среды являются обязательными. Эти разъемы созданы на основе принципов проектирования, разработанных в соответствии со стандартом MIL-DTL-38999, и одновременно используют современные достижения для обеспечения превосходной производительности в оборонных системах и тяжелой технике. Благодаря прочной конструкции и высокоточной инженерии разъемы Y50X обеспечивают бесперебойную передачу питания и данных даже в экстремальных условиях эксплуатации.

Основные технические характеристики

1. Усовершенствованная экологическая герметизация

• Класс защиты IP68/IP69K обеспечивает полную защиту от попадания пыли и воздействия струй воды под высоким давлением.
• Надежно работает в диапазоне температур от -55°C до +175°C.
• Устойчив к УФ-излучению, химическим веществам и топливу в соответствии со стандартами MIL-STD-810H.

2. **Высокий ток 40 А и номинальное напряжение до 600 В переменного/постоянного тока**

• Контакты из позолоченного медного сплава, обеспечивающие контактное сопротивление <5 мОм.
• Эффективность экранирования от электромагнитных и радиочастотных помех >100 дБ на частоте 1 ГГц
• Целостность сигнала сохраняется при передаче данных со скоростью до 10 Гбит/с.

3. Механическая прочность

• Коррозионностойкий соединительный механизм из нержавеющей стали
• Круговая защита на 360° с помощью проводящих эластомерных уплотнений.
• Вибростойкость до 20G (5 Гц-2 кГц) и ударопрочность до 100G.
• Цикл спаривания, превышающий 5000 соединений.

Гибкость конфигурации

| Характеристики | Диапазон технических характеристик | Количество контактов | От 3 до 48 | | Размеры корпуса | От 14 до 36 стандартных размеров | | Типы выводов | Пайка, обжим или монтаж на печатную плату | | Варианты ключа | 12 позиций (защита от несовпадения) | | Ввод кабеля | Прямые/угловые варианты |

Приложения для конкретных отраслей промышленности

• оборонные системы
  Герметичные разъемы для наземных транспортных средств

• Промышленная робототехника
  Виброустойчивые соединения для роботизированных манипуляторов, работающих в производственных ячейках.

• Энергетическая инфраструктура
  Погружные соединители для систем управления морскими ветряными турбинами

• Транспорт
  Распределение мощности с высокими токами в системах зарядки электромобилей/гибридных автомобилей

• Медицинская визуализация
  Экранированные от электромагнитных помех разъемы для оборудования МРТ и КТ

Конкурентные преимущества

• Надежность, подтвержденная в полевых условиях
  Подкреплено 100% автоматизированным тестированием в процессе производства и ускоренной проверкой жизненного цикла.
• Быстрое развертывание
  Система соединения без использования инструментов сокращает время монтажа на 40% по сравнению с резьбовыми аналогами.
• Специализированная инженерная поддержка
  Собственная команда разработчиков для внесения изменений, специфичных для конкретного применения (нестандартная распиновка, гибридные конфигурации сигнала/питания).
• Глобальное соответствие
  Сертифицировано в соответствии со стандартами UL 1977, CSA 22.2, RoHS 3 и REACH.

Заключение

Серия Y50X обеспечивает бескомпромиссную производительность там, где сбои в соединении недопустимы. Сочетая прочность военного класса с передовыми возможностями передачи сигнала, эти разъемы решают критически важные задачи подключения в экстремальных условиях. Для получения технических характеристик, примечаний по применению или консультаций по индивидуальным решениям свяжитесь с нашей инженерной командой, чтобы обсудить, как разъемы Y50X могут повысить надежность вашей системы.
